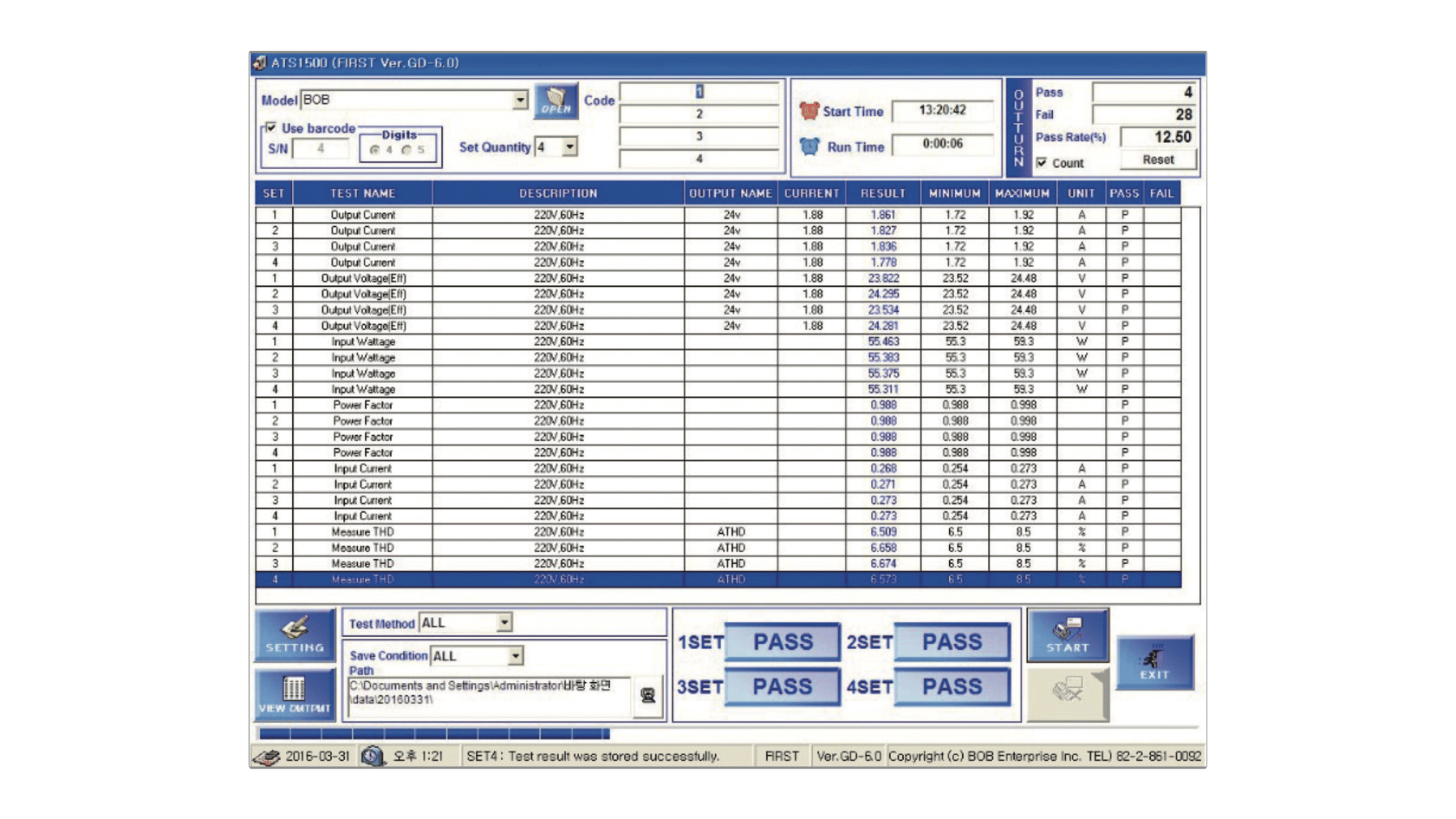

• 시스템 특징

  • 전자부하기의 LED 시뮬레이션 모드를 지원하여 실제 LED 램프 없이도 전원 공급기 및 드라이버 테스트 가능

  • 디밍(Dimming) 기능 시험 지원 및 필요 시 실제 부하 램프 실장 테스트 가능

  • 최대 4세트 동시 테스트 지원으로 양산 검사 효율 극대화

  • 자동화 통신 제어 지원 (GPIB, RS-232C, USB, LAN)

  • 측정 결과 파일 저장(.TXT, .CSV) 및 불량 데이터 개별 분리 관리

  • 제품 모델별·일자별 생산 및 검사 이력 조회 기능



• 주요 테스트 항목

  • Line / Load Regulation

  • OCP (과전류 보호 시험)

  • 효율 (Efficiency) 및 역률 (PF)

  • 입력 전력, 전류, 전압, 주파수

  • THD (고조파 왜곡률, 1st~50th)

  • 출력 전압 / 전류 특성

  • 디밍(Dimming) 특성 시험

  • 단락(Short) 시험 등





DC Power Supplies Control (Ver. 1)



• MANUAL TEST

  • 출력 전압 및 전류 실시간 수동 제어

  • 지정 주기별 데이터(전압, 전류, 전력, 주파수) 측정, 그래프 표시 및 저장(TXT, XLS, CSV)

• SEQUENCE TEST

  • 최대 10,000스텝 프로그래밍 제어 및 스텝 반복 구동 지원

  • 시퀀스 스텝별 전압·전류 제어 및 측정 데이터 자동 로깅

• DYNAMIC TEST

  • 파워서플라이 내장 시퀀스를 활용한 ms 단위의 고속 전압·전류 변환 지원 (단, ms 단위 측정은 미지원)

• 제어 장비: AMETEK, Keysight(Agilent), F.u.G 등 주요 DC 전원공급기

• 통신 방식: GPIB, RS-232C, LAN, USB

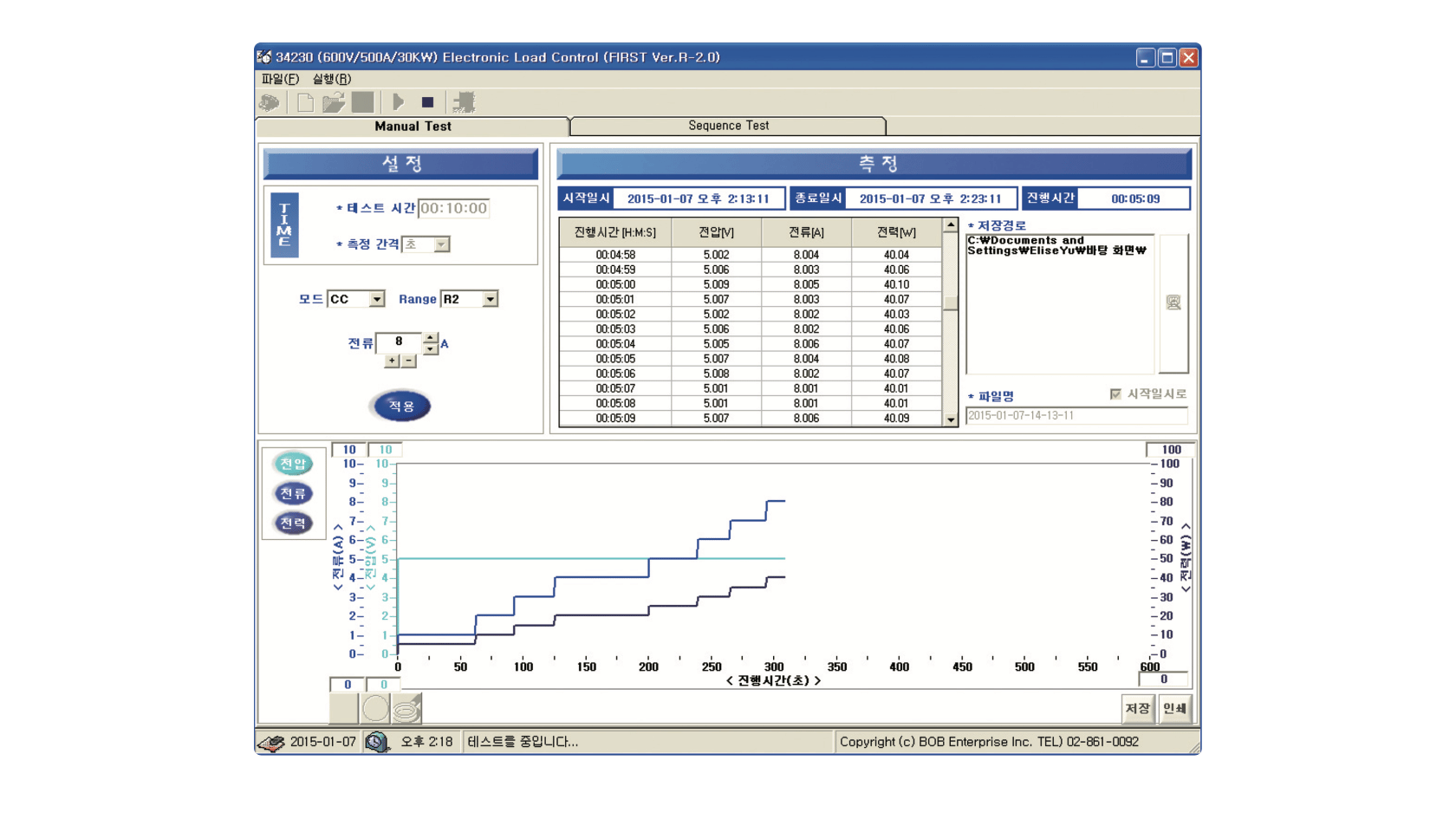

Electronic Load Control (Ver. 1)



• MANUAL TEST

  • 모드(CC, CV, CP, CR), 레인지, 부하 조건 실시간 수동 설정

  • 설정 주기별 전압, 전류, 전력 실시간 모니터링 및 파일 저장(TXT, XLS, CSV)

• SEQUENCE TEST

  • 최대 10,000스텝 시퀀스 프로그래밍 및 반복 부하 시험 지원

  • 스텝별 부하 조건(전압, 전류, 전력, 저항) 가변 및 계측 데이터 실시간 그래프 렌더링

• 제어 장비: AMETEK, PRODIGIT 등 AC/DC 전자부하기

• 통신 방식: GPIB, RS-232C, LAN, USB
