개요

전기차(EV) 시스템이 기존 400V 표준을 넘어 800V, 특수 분야에서는 최대 1500V에 이르는 고전압 아키텍처로 빠르게 전환하고 있습니다. 전압이 높아지면 충전 속도가 빨라지고 배선 두께와 차체 무게를 줄일 수 있지만, 테스트와 검증 단계의 난도는 크게 올라갑니다. 극한의 고전압 환경에서도 배터리와 전력 전자 부품, 보조 시스템이 안정적으로 맞물려 돌아가야 하기 때문입니다. 이러한 변화에 맞춰 R&D 연구소와 생산 라인의 테스트 장비 및 검증 전략도 새로워지고 있습니다.



고전압화로 높아진 테스트 장비 기준

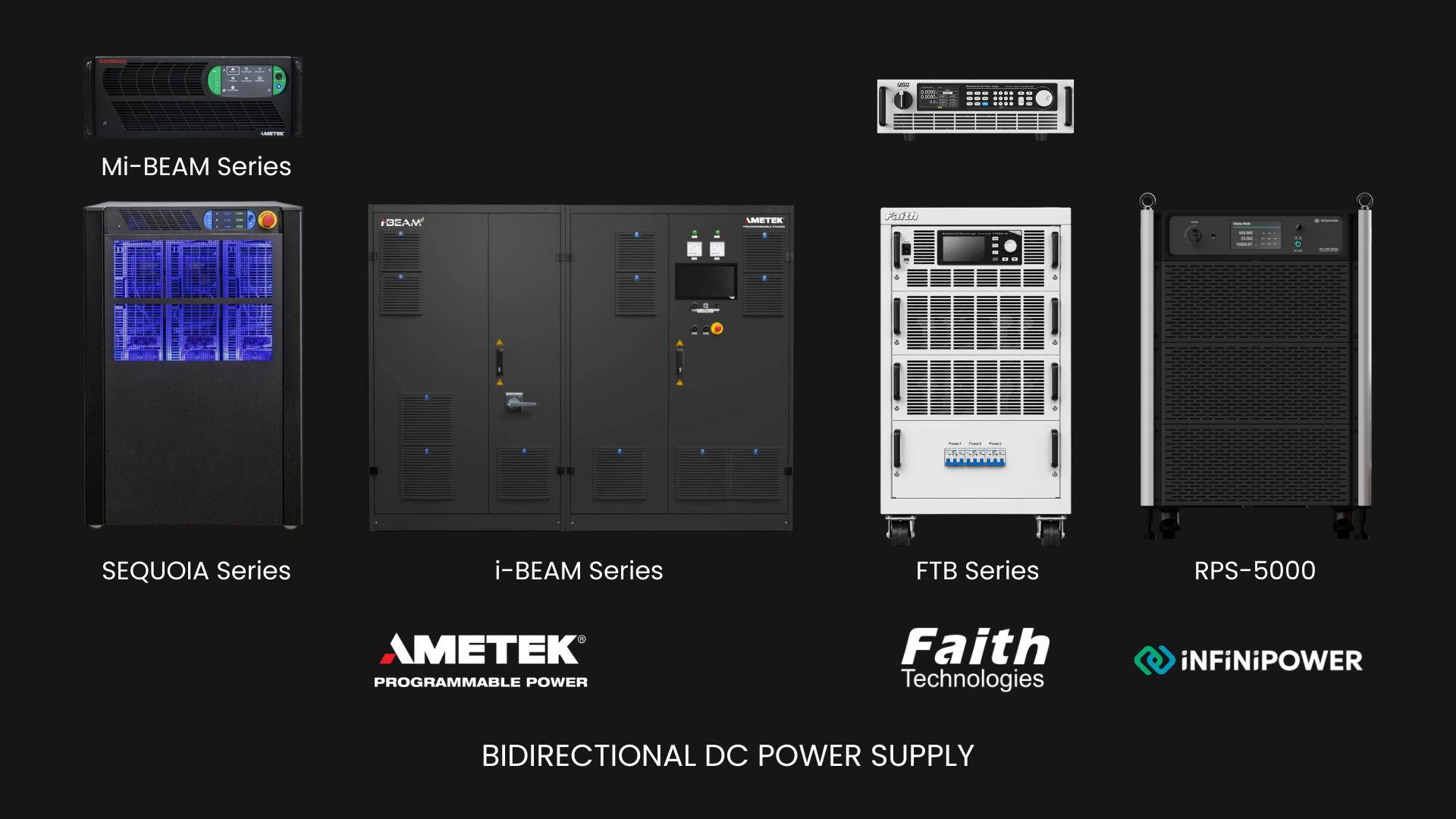

EV 배터리 전압이 400V에서 800V 이상으로 오르고 있으며, 일부 중장비나 물류 장비 분야에서는 1500V까지 다룹니다. 전압을 높여 얻는 가장 큰 이점은 케이블 굵기를 줄여 차체 무게를 덜고 초고속 충전을 구현할 수 있다는 점입니다. 하지만 고전압 배터리 팩을 제대로 검증하려면 테스트 장비 역시 동일한 수준의 전압과 전력 용량을 감당해야 합니다. 이에 따라 고전압 배터리를 안전하게 테스트할 수 있는 양방향 회생형 프로그래머블 전원 공급 장치가 핵심 장비로 자리 잡았습니다.



실제 배터리 테스트와 에뮬레이션의 병행

배터리가 차량 수명 내내 제 성능을 내며 충·방전을 안정적으로 수행하는지 확인하려면 실제 배터리 테스트가 필수입니다. 가혹한 주행 사이클을 거치며 업계 표준과 제조사 기준을 만족하는지 보려면 장시간 테스트도 거쳐야 합니다. 반면 배터리 에뮬레이션(모사)을 활용하면 실제 배터리를 연결하지 않고도 모터, 차량용 충전기, 파워트레인 부품을 손쉽게 검증할 수 있습니다. R&D 단계에서 이 두 가지 방식을 모두 소화하는 통합형 장비를 구축해 두면, 추가 설비 투자 없이 생산 라인 검증까지 자연스럽게 이어갈 수 있습니다.



올인원 통합 시스템을 통한 개발 기간 단축

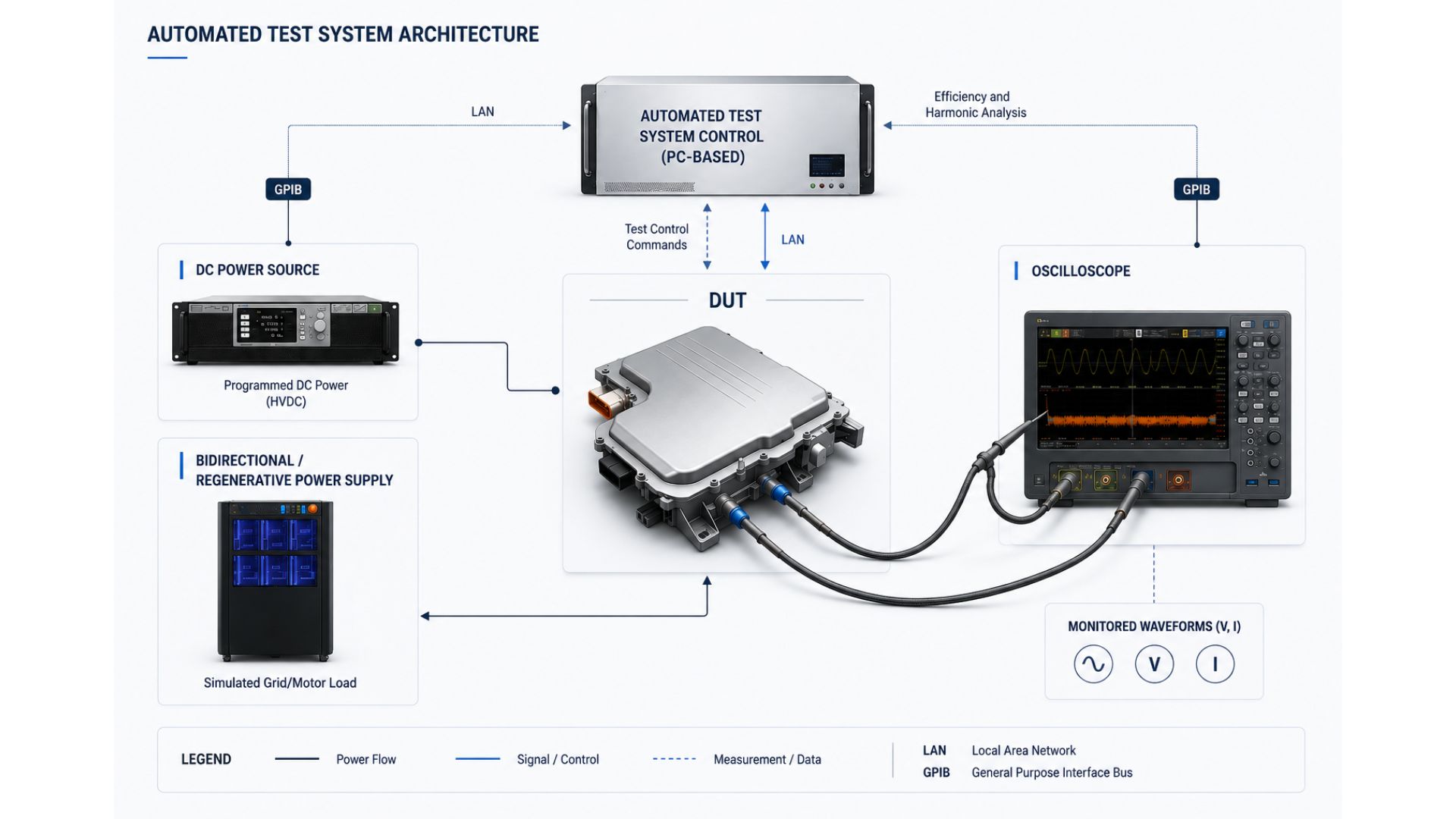

양방향 회생형 프로그래머블 시스템은 여러 검증 기능을 장비 하나로 해결합니다. 과거에는 DC 파워 서플라이, 전자부하기, 고전력 스위칭 시스템을 각각 따로 두고 연결해 써야 했습니다. 장비가 여럿이면 테스트 셋업과 배선 관리에 손이 많이 가고, 이는 곧 전체 검증 일정이 늘어나는 원인이 되었습니다.





고전력 테스트의 에너지 회수와 발열 관리

테스트 대상 장치(DUT) 자체의 열 제어도 중요하지만, 양방향 회생형 DC 파워 서플라이의 가장 큰 무기는 바로 ‘전력 회생’입니다. 기존 전자부하기로 배터리를 방전시키면 전력이 그대로 열로 바뀌어 날아갔습니다. 이 폐열 때문에 시험실이나 공장 온도가 올라가고, 이를 식히려고 냉각 설비를 더 돌리다 보니 운영비가 크게 늘어났습니다. 반면 최신 양방향 회생형 DC 전원 공급기는 에너지를 열로 버리지 않고 최대 95%까지 계통(Grid)으로 되돌려 보냅니다. 덕분에 전기 요금을 아끼고 공장 내 다른 라인의 전력 효율도 챙길 수 있습니다. 일부 멀티채널 장비는 한 배터리를 방전시키며 나온 전력을 다른 배터리 충전에 바로 쓰는 ‘내부 전력 재활용’도 지원합니다. 이 기능을 활용해 시험을 구성하면 전체 수전 용량 부담을 낮춰 비용을 한 번 더 절감할 수 있습니다.



정밀 검증을 위한 실제 주행 조건 모사

배터리 시뮬레이터는 배터리의 종류(화학 조성), 용량, 충전 상태(SOC)에 따라 시시각각 변하는 충·방전 특성을 그대로 흉내 낼 수 있어야 합니다. 이를 위해서는 전류 공급(Sourcing)과 흡수(Sinking)가 모두 자유롭고, 다양한 배터리 모델을 유연하게 적용할 수 있는 양방향 DC 전원 장비가 필요합니다. 특히 일반 양방향 전원공급기와 배터리 시뮬레이터를 가르는 결정적인 차이는 배터리 내부의 ‘직렬 저항(Series Resistance)’까지 정밀하게 모사할 수 있느냐에 있습니다.



차세대 EV 기술로 넓어지는 검증 영역

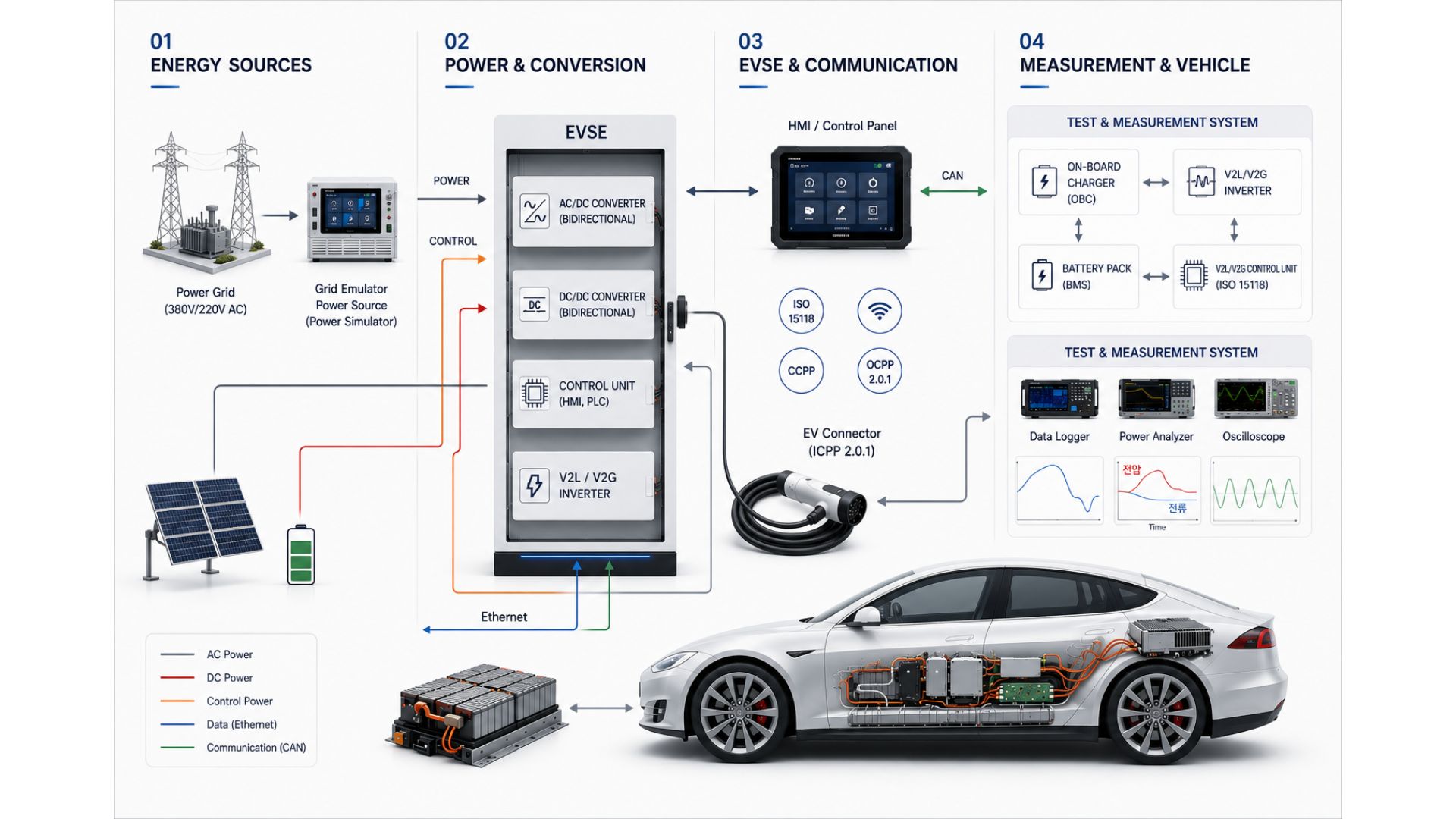

전기차 기술이 고도화되면서 테스트 영역도 함께 넓어지고 있습니다. 계통 연계형 충전기와 V2G(Vehicle-to-Grid) 장비, 차량용 고전압·저전압 배터리는 물론이고 인버터에 들어가는 전력 반도체, 차량 제어와 주행 보조를 담당하는 고성능 컴퓨팅(HPC) 및 ADAS 프로세서까지 모두 검증 대상입니다. 고전압 충전 시스템을 신뢰성 있게 검증하려면 실제 충전 상황을 사실적으로 재현하는 프로그래머블 전원과 배터리 시뮬레이터가 뒷받침되어야 합니다. 다양한 전압·전류 조건에서 여러 전장 부품이 오차 없이 맞물려 작동하는지 확인하는 핵심 열쇠가 바로 이 프로그래머블 파워 장비입니다. 따라서 전압과 전류를 자유롭게 조절하고 다양한 주행 사이클을 테스트할 수 있는 리스트/파형 생성 기능을 갖췄는지 살펴보아야 합니다. 또한 전력을 공급하다가 흡수하는 동작으로 바뀔 때 끊김 없이 매끄럽게 전환(Seamless Transition)되어, 1ms 미만의 빠른 응답 속도로 실제 주행 환경을 모사할 수 있어야 합니다. 아울러 장비 선택 시 전용 제어 소프트웨어와 데이터 로깅 지원 여부, 외부 비상 정지(Inhibit) 및 시험 장비 보호를 위한 안전 기능도 꼼꼼히 따져봐야 합니다. 자체 테스트 프로그램을 짤 수도 있지만, 장비 전면 패널을 PC 화면으로 옮겨놓은 듯한 직관적인 GUI 소프트웨어를 쓰면 초기 설정과 트러블슈팅이 훨씬 수월해져 테스트 시간을 크게 아낄 수 있습니다.



결론

고전압 아키텍처로의 전환은 전기차 테스트와 검증의 판도를 바꾸고 있습니다. 양방향 전력 회생과 유연한 설정 기능을 갖춘 파워 플랫폼을 도입하면, 불필요한 공정과 비용을 줄이면서도 차세대 전기차가 요구하는 엄격한 성능과 안전 기준을 빈틈없이 만족할 수 있습니다.
